Будівництво будинку починається не з фундаменту, а з вивчення ґрунту під ним. Без розуміння того, що знаходиться на глибині 2–8 м, неможливо правильно розрахувати тип фундаменту, його глибину і несучу здатність. Буріння ґрунту і геологічні дослідження дозволяють отримати ці дані до початку будь-яких будівельних робіт. У цій статті — навіщо потрібна геологія під фундамент, як проводять буріння свердловин і що показує аналіз ґрунту.
Навіщо потрібні геологічні дослідження ґрунту
Ґрунт під будь-якою ділянкою — це шарувата структура, де кожен шар має власні характеристики: щільність, несучу здатність, вологість, пучинистість. Зовні два сусідніх будинки можуть стояти на різних ґрунтах — і фундаменти для них потрібні різні.
Геологічні дослідження ґрунту визначають:
- тип ґрунту на кожному рівні глибини;
- несучу здатність ґрунту — скільки навантаження він витримує на 1 см²;
- глибину залягання ґрунтових вод і їхні сезонні коливання;
- наявність пучинистих шарів і їхню потужність;
- глибину залягання твердих порід або стабільних шарів.
Без цих даних вибір типу і глибини фундаменту — це рішення навмання. Навіть досвідчений проектувальник не може правильно розрахувати фундамент без геологічного звіту.
«Геологія під фундамент — це не витрата, а економія. Вартість геологічних досліджень у десятки разів менша за вартість ремонту або перебудови неправильно спроектованого фундаменту.»
Коли геологічні дослідження обов’язкові
Є ситуації, коли геологія під фундамент є не рекомендацією, а нормативною вимогою. ДБН А.2.1-1-2014 «Інженерні вишукування для будівництва» встановлює обов’язковість геологічних досліджень для всіх капітальних об’єктів. Для приватних будинків вимога формально не завжди контролюється, але ігнорувати її ризиковано в таких умовах:
- ділянка в низині або в зоні можливого підтоплення;
- сусідні будинки мають тріщини або нерівномірне осідання;
- ґрунт на ділянці — насипний, заболочений або торф’яний;
- планується будинок більше одного поверху або з підвалом;
- на ділянці є схил або значна різниця рівнів.
Методи буріння ґрунту для геологічних досліджень
Буріння свердловин — основний спосіб отримати зразки ґрунту з різних глибин. Існує два методи буріння: ручне і механізоване. Вибір залежить від глибини досліджень, доступності ділянки і бюджету.
| Метод буріння | Глибина | Де застосовують | Переваги |
|---|---|---|---|
| Ручне (шнекове) | до 6–8 м | приватні ділянки, обмежений доступ | низька вартість, мобільність |
| Механізоване (роторне) | до 20–30 м і більше | складні ґрунти, глибокі дослідження | висока продуктивність, точність |
| Статичне зондування (CPT) | до 20–30 м | будь-які ґрунти | безперервний профіль без буріння |
| Шурфування | до 3–4 м | візуальна оцінка верхніх шарів | прямий доступ, низька вартість |
Для приватного будинку висотою 1–2 поверхи стандартна схема — ручне або механізоване буріння трьох свердловин глибиною 6–8 м по кутах майбутнього фундаменту. Для складних умов або великих об’єктів кількість свердловин і глибину збільшують.
Ручне буріння ґрунту
Ручне шнекове буріння виконують спеціальним ручним буром із нарощуваними штангами. Бур обертають вручну, поступово заглиблюючи в ґрунт. Через кожні 0,5–1,0 м бур виймають і відбирають зразок ґрунту — керн. Зразок маркують із зазначенням глибини і вкладають у спеціальні пронумеровані пакети або ящики.
Ручне буріння підходить для м’яких і середніх ґрунтів: пісків, суглинків, глин. На щільних гравелистих ґрунтах або при зустрічі з великим камінням ручний метод неефективний — потрібне механізоване обладнання. Максимальна практична глибина ручного буріння — 6–8 м.
Механізоване буріння свердловини

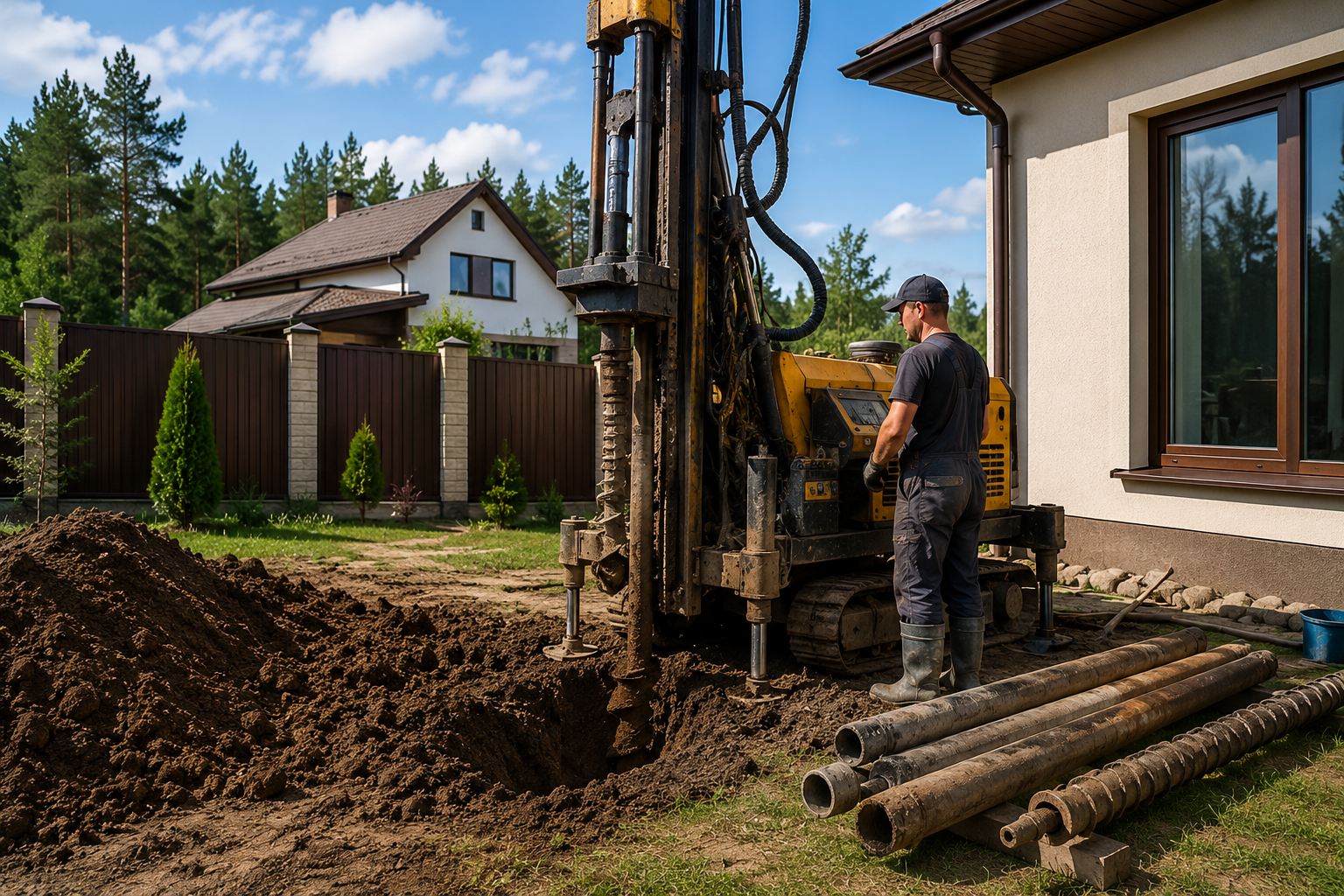

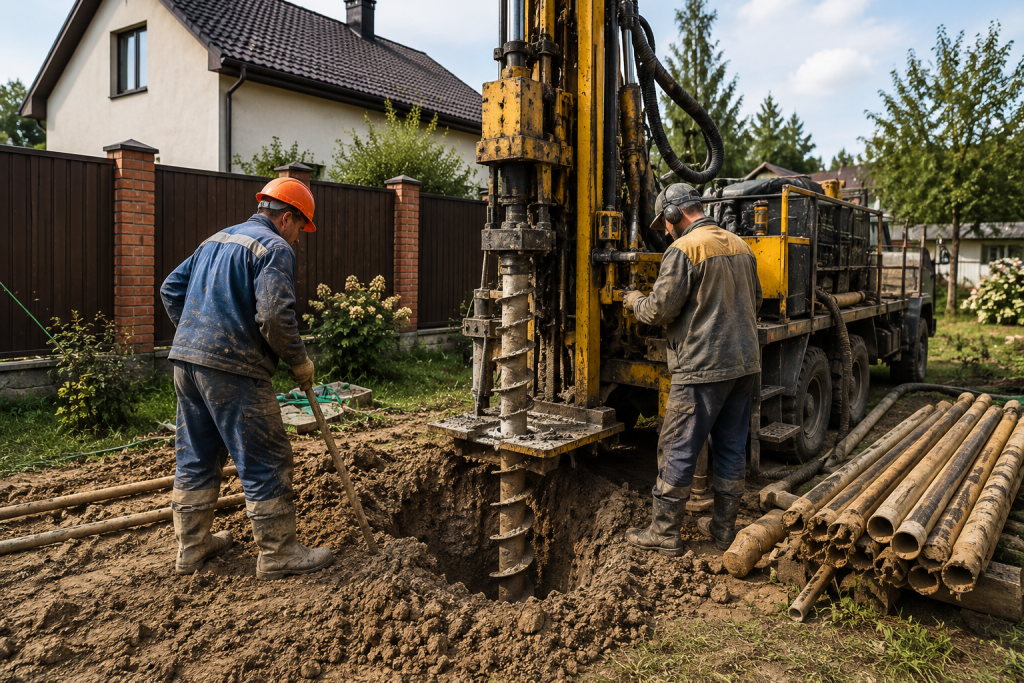

Механізоване буріння виконують самохідними або причіпними буровими установками. Метод дозволяє досягати значних глибин і працювати в будь-яких ґрунтових умовах, включаючи щільні піски і напівскельні породи. З кожної свердловини відбирають керни — зразки ґрунту — які фіксують, маркують і передають у лабораторію.
Механізоване буріння необхідне при:
- глибині досліджень понад 8 м;
- наявності щільних або гравелистих ґрунтів;
- необхідності відбору незмінених зразків із збереженням структури ґрунту;
- статичному зондуванні для отримання безперервного геологічного профілю.
Проби ґрунту і лабораторний аналіз
Після буріння свердловин і відбору кернів зразки ґрунту передають у геотехнічну лабораторію. Лабораторний аналіз ґрунту під будівництво визначає фізичні і механічні характеристики кожного шару.
Основні параметри, які визначає лабораторний аналіз:
- гранулометричний склад — розподіл частинок за розміром, визначає тип ґрунту;
- вологість — відсоток води в ґрунті;
- щільність і пористість;
- межі пластичності і текучості для глинистих ґрунтів;
- кут внутрішнього тертя і зчеплення — визначають несучу здатність;
- коефіцієнт фільтрації — швидкість проходження води через ґрунт;
- ступінь пучинистості.
Кожен із цих параметрів впливає на розрахунок фундаменту. Несуча здатність ґрунту визначає, яке навантаження може сприйняти одиниця площі підошви фундаменту. Ступінь пучинистості — яка глибина закладання потрібна і чи необхідне утеплення відмостки.
Що таке геологічний розріз
За результатами буріння кількох свердловин і лабораторного аналізу складають геологічний розріз — графічне зображення шарів ґрунту на ділянці з позначенням глибин, типів ґрунту і рівня ґрунтових вод. Геологічний розріз є основою для проектування фундаменту.
Розріз показує, чи однорідний ґрунт по всій площі ділянки або є лінзи слабкого ґрунту під частиною будинку. Саме неоднорідність ґрунту під підошвою фундаменту — найчастіша причина нерівномірного осідання і тріщин у стінах.
Визначення типу ґрунту на ділянці
Тип ґрунту можна попередньо визначити самостійно ще до проведення геологічних досліджень. Це не замінює повноцінного аналізу, але дає орієнтовне розуміння умов на ділянці.
«Самостійне визначення типу ґрунту — це як вимірювання температури рукою замість термометра. Орієнтовний результат можна отримати, але для серйозних рішень потрібен точний інструмент.»
Спрощена польова діагностика типу ґрунту:
- пісок — сипкий, не тримає форму, частинки видно неозброєним оком;
- супісок — злегка зв’язний, при розтиранні між пальцями переважає відчуття піску;
- суглинок — зв’язний, при скачуванні в джгут утворює тріщини, має пластичність;
- глина — висока пластичність, джгут не тріскається, жирна на дотик;
- торф — темний або чорний, волокниста структура, специфічний запах.
Шурфування як альтернатива бурінню
Шурфування — копання шурфів (ям) глибиною 2–4 м — дозволяє безпосередньо оглянути шари ґрунту і відібрати зразки для аналізу. Метод дешевший за буріння і дає можливість візуально оцінити структуру ґрунту, наявність включень і горизонт ґрунтових вод.
Для приватного будинку шурфування у поєднанні з лабораторним аналізом зразків дає достатній обсяг інформації при обмеженому бюджеті. Мінімальна кількість шурфів — 2–3 по кутах майбутнього фундаменту.
Як проводять геологічні дослідження під фундамент
Інженерно-геологічні вишукування для приватного будинку виконуються за стандартною схемою і включають кілька послідовних етапів.
- Збір наявних даних. Геологи вивчають архівні матеріали по ділянці: звіти попередніх досліджень, геологічні карти регіону, дані про ґрунти сусідніх об’єктів.
- Рекогносцировка. Фахівці виїжджають на ділянку, оглядають умови, визначають розміщення свердловин і шурфів. Зазвичай бурять 2–3 свердловини по кутах передбачуваного фундаменту.
- Польові роботи. Буріння свердловин або копання шурфів, відбір зразків ґрунту і води з різних глибин. Ведуть буровий журнал: глибина, тип ґрунту, вологість, колір, прошарки.
- Визначення рівня ґрунтових вод. Після буріння свердловину залишають на 1–3 доби для стабілізації рівня води і вимірюють глибину залягання. Це особливо важливо навесні, коли рівень ґрунтових вод найвищий.
- Лабораторні дослідження. Зразки ґрунту аналізують у лабораторії. Визначають фізичні і механічні характеристики кожного шару.
- Складання технічного звіту. Результати оформлюють у вигляді геотехнічного звіту з геологічним розрізом, таблицями характеристик ґрунту і рекомендаціями щодо типу і глибини фундаменту.
- Передача матеріалів проектувальнику. Звіт передають проектній організації для розрахунку фундаменту.
Тривалість геологічних досліджень для приватного будинку — 5–14 робочих днів. Найкращий час для проведення — весна або рання осінь, коли рівень ґрунтових вод найвищий і дає найбільш консервативну картину умов.
Що показує геологічний звіт і як його читати
Геологічний звіт — технічний документ, який містить усю інформацію про ґрунт на ділянці. Для замовника будівництва найважливіші такі розділи:
- геологічний розріз — графічне зображення шарів ґрунту по кожній свердловині;
- таблиця фізико-механічних характеристик — несуча здатність, пучинистість, водонасиченість;
- рівень ґрунтових вод — найвищий і найнижчий рівень за сезонами;
- висновки і рекомендації — тип фундаменту, глибина закладання, необхідність дренажу.
| Параметр звіту | Що означає для фундаменту |
|---|---|
| Несуча здатність ґрунту | визначає мінімальну площу підошви фундаменту |
| Ступінь пучинистості | визначає глибину закладання і необхідність утеплення |
| Рівень ґрунтових вод | визначає необхідність гідроізоляції і дренажу |
| Наявність слабких шарів | визначає тип фундаменту: стрічковий, плитний або пальовий |
| Глибина твердих порід | визначає доцільність пальового фундаменту |
Рекомендації в кінці звіту — найважливіша частина для замовника. Вони містять конкретний тип фундаменту, глибину його закладання і додаткові заходи: дренаж, утеплення, гідроізоляцію.
Самостійне буріння ґрунту
Самостійне буріння ґрунту ручним буром доступне для попередньої оцінки умов ділянки. Ручний бур-шнек діаметром 100–150 мм із нарощуваними штангами дозволяє досягти глибини 4–6 м на м’яких ґрунтах.
Самостійно можна визначити тип ґрунту на кожній глибині, приблизний рівень ґрунтових вод і наявність явно слабких шарів — торфу або насипного ґрунту. Але точні фізико-механічні характеристики без лабораторного аналізу зразків не визначаються. Для прийняття проектних рішень самостійного буріння недостатньо — потрібен повноцінний геотехнічний звіт.
Геологічні дослідження ґрунту — обов’язковий етап перед проектуванням будь-якого капітального будинку. Буріння свердловин дає зразки ґрунту з різних глибин, лабораторний аналіз визначає їхні характеристики, а геологічний звіт містить конкретні рекомендації щодо фундаменту. Ігнорування цього етапу — найдорожча помилка у будівництві, яка виявляється вже після зведення стін у вигляді тріщин, осідань і деформацій конструкцій.
