Стрічковий фундамент — найпоширеніший тип основи для приватних будинків, гаражів і лазень в Україні. Він поєднує надійність, відносну простоту будівництва і широку сферу застосування. Але «залити стрічку» — не означає просто вкопати опалубку і заповнити її бетоном. Помилки у глибині, армуванні або технології заливки призводять до тріщин і руйнування конструкції. У цій статті — все, що потрібно знати перед початком будівництва.
Що таке стрічковий фундамент

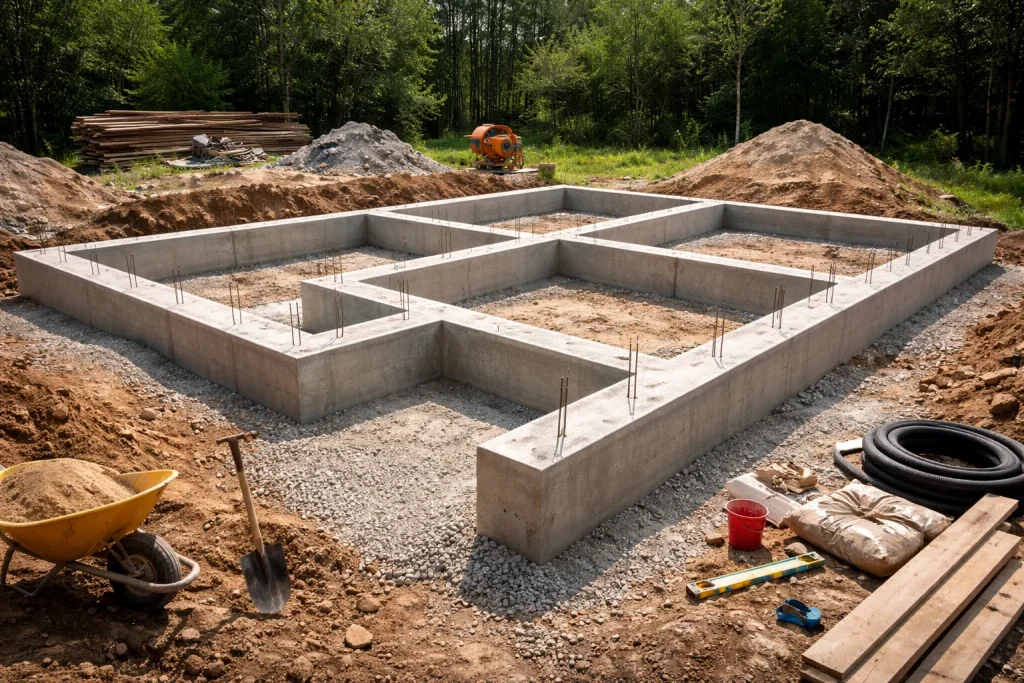

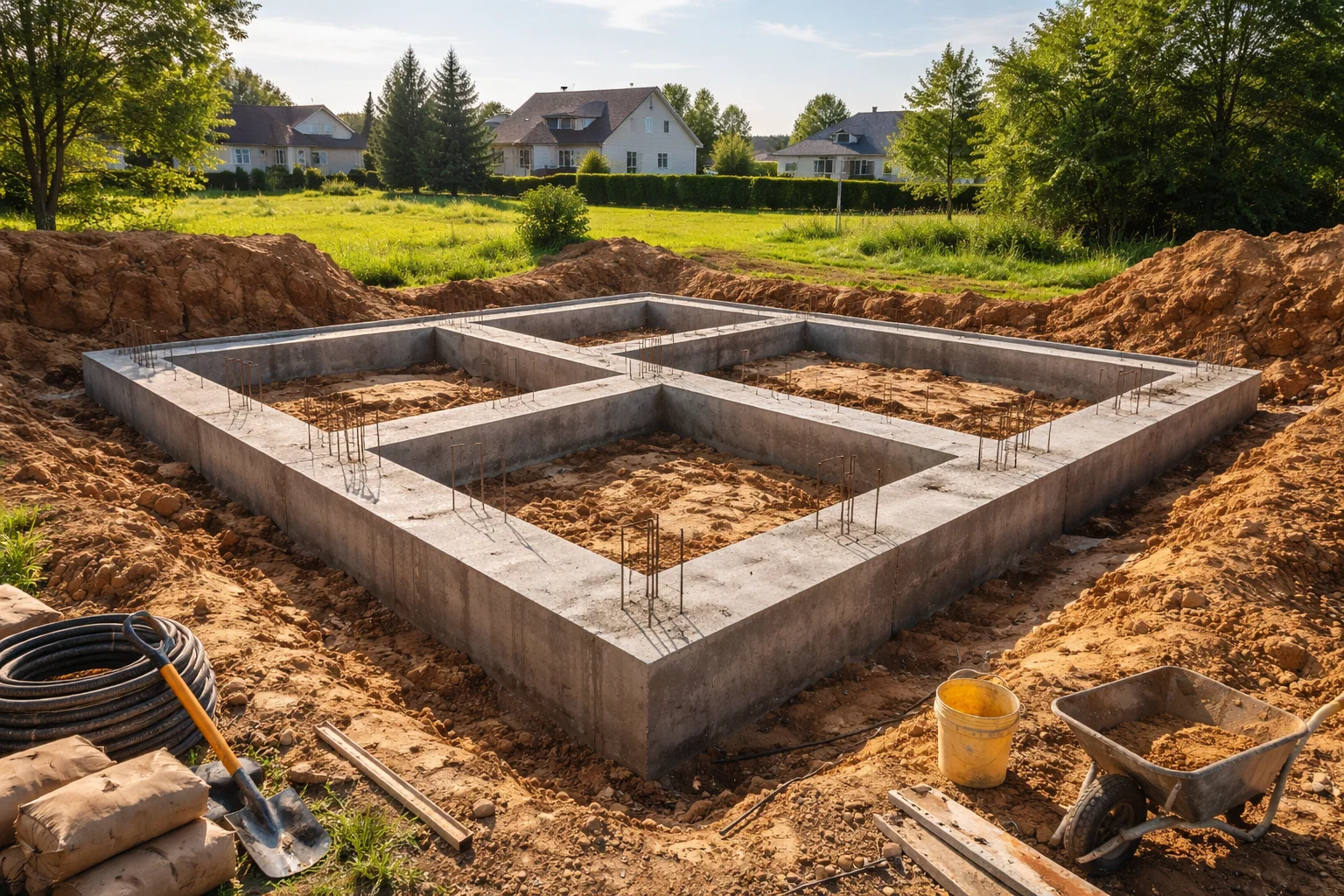

Стрічковий фундамент — це безперервна залізобетонна або бутобетонна смуга, яка проходить під усіма несучими стінами будівлі по всьому периметру та під внутрішніми перегородками. Завдяки такій конструкції навантаження від будівлі рівномірно розподіляється по всій довжині основи.
Від інших типів фундаментів стрічковий відрізняється своєю геометрією і принципом роботи. Плитний фундамент — суцільна залізобетонна плита під усією площею будинку, більш витратний варіант. Стовпчастий фундамент — окремі опори під кутами і в місцях перетину стін, підходить для легких конструкцій. Пальовий фундамент — палі, заглиблені нижче рівня промерзання, які об’єднуються ростверком. Стрічковий займає оптимальне місце між ціною і надійністю для більшості приватних будинків.
Різновиди стрічкового фундаменту
За технологією будівництва стрічковий фундамент поділяють на два основні типи: монолітний і збірний. За глибиною залягання — на заглиблений і малозаглиблений.
Монолітний стрічковий фундамент зводять безпосередньо на будмайданчику: встановлюють опалубку, укладають арматурний каркас і заливають бетоном. Це найпоширеніший варіант у приватному будівництві — він надійніший за збірний і дає змогу реалізувати будь-яку форму в плані.
Малозаглиблений стрічковий фундамент
Малозаглиблений стрічковий фундамент закладають на глибину 0,5–0,7 м — вище рівня промерзання ґрунту. Він підходить для легких конструкцій: дерев’яних будинків, лазень, гаражів і парканів на непучинистих або слабкопучинистих ґрунтах. На пучинистих ґрунтах малозаглиблений стрічковий фундамент без додаткового утеплення і дренажу застосовувати не можна — сили морозного здимання виштовхнуть або перекосять основу.
Збірний стрічковий фундамент
Збірний стрічковий фундамент складають із залізобетонних блоків ФБС (фундаментних блоків стінових) на цементному розчині. Перевага — швидкість монтажу, не потрібно чекати набору міцності бетону. Недолік — шви між блоками є слабкими місцями, через які може проникати волога. Крім того, для укладання блоків потрібна вантажопідйомна техніка. Збірний варіант частіше обирають при повторному будівництві або реконструкції.
Глибина стрічкового фундаменту
Глибина закладання — один із найважливіших параметрів. Заглиблений стрічковий фундамент під будинок закладають нижче глибини промерзання ґрунту мінімум на 200 мм. Це захищає основу від сил морозного здимання, які можуть підняти і зруйнувати конструкцію.
Глибина промерзання ґрунту залежить від регіону:
| Регіон України | Глибина промерзання, м |
|---|---|
| Закарпаття, Одеська обл. | 0,7–0,9 |
| Київська, Житомирська обл. | 1,0–1,2 |
| Харківська, Полтавська обл. | 1,1–1,3 |
| Чернігівська, Сумська обл. | 1,2–1,4 |
| Луганська, Донецька обл. | 1,2–1,5 |
На глибину закладання також впливають тип ґрунту, рівень ґрунтових вод і вага будівлі. На пісках і скельних ґрунтах можна закладати вище, на глинах і суглинках — обов’язково нижче рівня промерзання.
Розрахунок стрічкового фундаменту
Розрахунок стрічкового фундаменту включає визначення ширини стрічки, глибини закладання і класу бетону. Ширина стрічки повинна бути не меншою за товщину стіни плюс 100 мм з кожного боку. Для цегляного будинку з товщиною стіни 380 мм мінімальна ширина стрічки — 580 мм, на практиці приймають 600 мм.
Для більшості житлових будинків застосовують бетон класу В20–В25. В20 підходить для одно- і двоповерхових будинків на стабільних ґрунтах, В25 — для важчих конструкцій або складних геологічних умов. Збір навантажень на стрічковий фундамент у повному обсязі виконує проектна організація, але для типового приватного будинку достатньо дотримуватись наведених норм.
Основні параметри для розрахунку стрічкового фундаменту під будинок:
- ширина стрічки — товщина стіни + 100–150 мм з кожного боку;
- глибина — нижче рівня промерзання на 200 мм;
- клас бетону — В20 для стандартних умов, В25 для складних;
- товщина піщаної подушки — 150–200 мм;
- захисний шар бетону для арматури — 40–50 мм.
Перед початком будівництва рекомендується виконати геологічне дослідження ґрунту на ділянці — особливо якщо будинок двоповерховий або ґрунт викликає сумніви.
Подушка під стрічковий фундамент
Подушка під стрічковий фундамент — шар піску або суміші піску і гравію товщиною 150–200 мм на дні траншеї. Вона виконує дві функції: вирівнює дно траншеї і знижує капілярне підняття ґрунтових вод до бетону.
Пісок засипають шарами по 50–70 мм і кожен шар ретельно трамбують. Слабо ущільнена подушка дає нерівномірне осідання, що призводить до тріщин у фундаменті і стінах. Гравійний шар поверх піску покращує дренаж і знижує ризик розмивання подушки при підйомі ґрунтових вод.
Опалубка для стрічкового фундаменту
Опалубку збирають із дощок товщиною 40–50 мм або вологостійкої фанери товщиною 18–20 мм. Щити встановлюють вертикально з обох боків траншеї і фіксують розпірками та зовнішніми підкосами. Відстань між щитами дорівнює проектній ширині стрічки.
Опалубка повинна витримувати тиск бетонної суміші без деформацій — щілини між дошками не повинні перевищувати 2–3 мм. Більші зазори закривають рейками або обклеюють руберойдом зсередини. Перед заливкою внутрішню поверхню опалубки змочують водою або обробляють мастилом — так дошки легше знімаються після твердіння бетону.
Армування стрічкового фундаменту
Армування стрічкового фундаменту — обов’язковий етап, без якого бетон не витримає навантажень на вигин і розтягнення. Стандартна схема — два пояси (верхній і нижній) із поздовжніх прутів, з’єднаних поперечними хомутами.
Поздовжня арматура приймає основне навантаження. Для неї використовують рифлену арматуру класу A500C за ДСТУ 3760:2006. Поперечні хомути виконують із гладкої арматури A240C діаметром 6–8 мм і встановлюють із кроком 500 мм.
Діаметр поздовжньої арматури залежить від умов будівництва:
| Тип будинку і ґрунт | Діаметр арматури |
|---|---|
| Легкий (дерев’яний), стабільний ґрунт | Ø10 мм |
| Одно-двоповерховий, нормальний ґрунт | Ø12 мм |
| Важкий або двоповерховий, пучинистий ґрунт | Ø14–16 мм |
Захисний шар бетону для поздовжньої арматури — 40–50 мм знизу і 30–40 мм з боків. Це запобігає корозії прутів від контакту з ґрунтовою вологою. При стикуванні прутів необхідний перехлест 40–50 діаметрів: для Ø12 мм це близько 500 мм. Арматуру пов’язують в’язальним дротом — зварювання для A500C не рекомендується, оскільки погіршує механічні властивості сталі у місці з’єднання.
Як залити стрічковий фундамент своїми руками
Технологія зведення монолітного стрічкового фундаменту включає кілька послідовних кроків. Порушення порядку або пропуск будь-якого з них знижує надійність конструкції.
- Розмітка ділянки. Кілками і шнуром позначають осі всіх стін. Перевіряють діагоналі — вони мають бути рівними, інакше фундамент вийде перекошеним.
- Земляні роботи. Копають траншею на проектну глибину і ширину. Дно вирівнюють і зачищають від рослинного шару і сміття.
- Влаштування подушки. Засипають пісок шарами по 50–70 мм, кожен шар трамбують. Загальна товщина — 150–200 мм.
- Встановлення опалубки. Монтують щити з дощок або фанери, фіксують розпірками. Перевіряють вертикальність і відстань між щитами.
- Армування. Укладають арматурний каркас із двох поясів поздовжніх прутів і поперечних хомутів. Забезпечують захисний шар за допомогою пластикових фіксаторів.
- Заливка бетону. Бетон заливають безперервно — без перерв більше 2 годин, щоб не утворювались холодні шви. Суміш рівномірно розподіляють і обробляють вібратором для видалення повітряних кишень.
- Догляд за бетоном. Перші 7 днів бетон укривають плівкою і зволожують у спеку. Опалубку знімають не раніше ніж через 7–10 діб. Повну міцність бетон набирає через 28 днів — до цього часу навантажувати фундамент не можна.
Після зняття опалубки виконують гідроізоляцію бічних поверхонь стрічки — бітумною мастикою або рулонними матеріалами. Гідроізоляція потрібна навіть на сухих ділянках: без неї волога поступово руйнує бетон і викликає корозію арматури.
Стрічковий фундамент під паркан
Стрічковий фундамент під паркан відрізняється від фундаменту під будинок меншими розмірами: глибина — 0,5–0,8 м, ширина — 200–300 мм. Для легких парканів із профнастилу або дерева достатньо малозаглибленого варіанту на непучинистих ґрунтах.
Для важких парканів із цегли або каменю глибину збільшують до рівня промерзання. Арматура — два поздовжніх прути Ø10–12 мм з хомутами через 500 мм. Стрічковий фундамент під паркан зазвичай виступає над рівнем землі на 150–200 мм — це захищає основу паркана від бризок і сніготанення.
Стрічковий фундамент під відкатні ворота
Під відкатні ворота фундамент влаштовують інакше: у ґрунт заглиблюють закладну — металевий швелер або трубу з анкерами, до якої кріпиться рейка і опорний стовп. Закладну заливають разом із бетоном стрічки. Глибина в точці опорного стовпа — мінімум 1,2–1,5 м, щоб конструкція не накренилась під вагою полотна воріт.
Бетон для закладної ділянки армують додатково — збільшують кількість поздовжніх прутів або встановлюють просторовий каркас навколо стовпа. Цю ділянку заливають разом із рештою стрічки без зупинок.
Типові помилки при зведенні стрічкового фундаменту
Більшість проблем із фундаментами виникає через порушення технології, а не через неякісні матеріали. Знаючи типові помилки, їх легко уникнути ще на етапі будівництва.
Найпоширеніші помилки:
- неправильна глибина — закладання вище рівня промерзання на пучинистих ґрунтах;
- відсутність або слабке ущільнення піщаної подушки;
- перерви при заливці бетону, через що утворюються холодні шви;
- недостатній захисний шар — арматура розташована надто близько до поверхні;
- ігнорування гідроізоляції після знімання опалубки;
- навантаження фундаменту до набору проектної міцності (раніше 28 днів).
Усіх цих помилок можна уникнути, якщо суворо дотримуватись технологічної послідовності і не поспішати на критичних етапах — армуванні та заливці.
«Фундамент — це не частина будинку. Це умова, за якої будинок взагалі існує.»
Стрічковий фундамент під будинок, гараж або паркан — надійне і перевірене рішення для більшості умов будівництва в Україні. Монолітний варіант підходить для складних форм і важких будинків, малозаглиблений — для легких конструкцій на стабільних ґрунтах. Головні умови довговічності — правильна глибина залягання, якісне армування, безперервна заливка і обов’язкова гідроізоляція.
